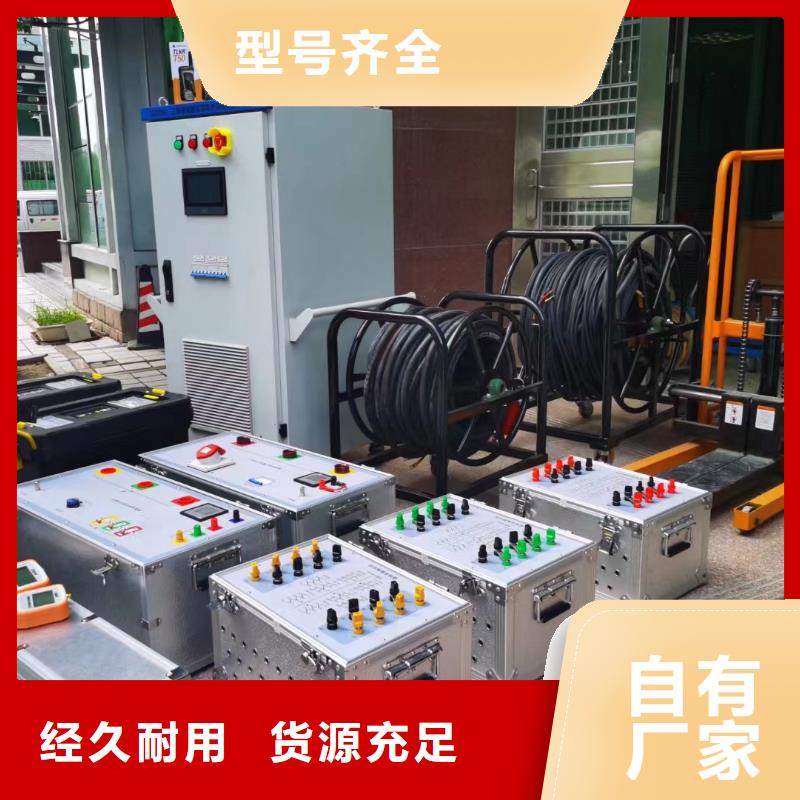

一次通流加压模拟带负荷向量试验装置220kV、110kV母线差动保护、线路方向保护检验（1）试验准备检查全站刀闸、断路器均在分闸位置；检查全站CT二次回路，禁止CT二次回路开路。（2）接线位置及顺序装置工频高压转换装置输出的三相电压10kV由#1PT间隔21P-D1接地连接排处接入；在#1主变高压侧套管接线处对220kV侧#1母线三相通流，按照对应检测回路关系操作开关分合及接地刀闸，完成220kV母线差动、线路保护检验；测试完毕倒换主变开关对#2母线三相通流验证任一间隔即可。装置工频高压转换装置输出的三相电压10kV由#1PT间隔11P-D1接地连接排处接入；在#1主变中压侧套管接线处对110kV侧#1母线三相通流，按照对应检测回路关系操作开关分合及接地刀闸，完成110kV母线差动、线路保护检验；测试完毕倒换主变开关对#2母线三相通流验证任一间隔即可。（3）试验电流估算220kV侧母线：开关CT变比1600/5，为方便读数和测量，预加一次电流160A，二次侧0.500A，对应母联与各间隔回路通流检验时，对施加的三相高压电压与三相大电流移相输出，一次就可检验出母线差动保护和线路保护。110kV侧母线：开关CT变比2000/5，为方便读数和测量，预加一次电流200A，二次侧0.500A，对应母联与各间隔回路通流检验时，对施加的三相高压电压与三相大电流移相输出，一次就可检验出母线差动保护和线路保护。10kV侧母线：开关CT变比4000/5，为方便读数和测量，预加一次电流200A，二次侧0.250A，对应母联与各间隔回路通流检验时，施加的与三相大电流，一次就可检验出母线差动保护。备注：为节约后续试验准备工作，缩短测试时间，对母线三相大电流通流时改换测试间隔时可不必中断输出（设备选择具有三相电流平衡自动调整模式，完全保证在母线线路阻抗不平衡状态下装置输出的三相电流幅值平衡及相位互差120°），该间隔检验结束后即可将另一间隔接地刀闸合上，然后再拉开已检验过的接地刀闸间隔回路，电流输出控制选择“电流平衡模式输出”即可。

一次通流加压模拟带负荷向量试验装置功　　能 测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电　　源 3.7V锂充电电池功　　耗 250mA显示模式 LCD彩屏显示，72×55mm仪表尺寸 长宽厚：187*119*48mm钳口尺寸 Φ8mm电压量程 AC 0.00V～600V 分辨率：0.01V 精度：±0.5%FS电流量程 AC 0.0mA～20.0A 分辨率：0.1mA 精度：±0.5%FS相位量程 0.0°～360.0° 分辨率：0.1° 精度：±1°频率量程 45.00Hz～65.00Hz 分辨率：0.01Hz 精度：±0.5Hz有功功率量程 0.0W～12kW 分辨率：0.1W 精度：±(3%rdg+3dgt)无功功率量程 0.0W～12kVAR 分辨率：0.1VAR 精度：±(3%rdg+3dgt)视在功率量程 0.0W～12kVA 分辨率：0.1VA 精度：±(3%rdg+3dgt)功率因数量程 -1～+1 分辨率：0.001 精度：±0.03电流矢量和 0mA～60.0A相　　序 正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率 约2秒/次数据保持 测试中按HOLD键保持数据，“HOLD”符号显示数据存储 500组硅胶防护套 有USB接口 USB接口，所存数据上传电脑，便于分析管理数据自动关机 仪表无操作约15分钟后关机背光功能 有，适合昏暗场所及夜间使用电压检测 当电池电压低于3.2V时，电池电压低符号显示，提醒及时充电仪表质量 主机：380g(带电池)尖嘴形电流钳：180g×3测试线：190g电压测试线长度 1.5m电流钳线长 2m工作温湿度 -10℃～40℃；80%Rh以下存放温湿度 -10℃～60℃；70%Rh以下输入阻抗 测试电压输入阻抗为：1MΩ耐　　压 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟绝　　缘 仪表线路与外壳之间≥100MΩ结　　构 外壳绝缘适合安规 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 三相通流加压模拟负荷校验装置 模拟负荷向量试验装置 电位差相位伏安表 模拟一次负荷法继电保护相位检验装置 母差保护线路保护 钩式验电器2 继电保护向量检查和动作逻辑校验测试装置 电位差双钳相位伏安表 三相微机继电保护综合校验仪
