隔离开关触指压力测试仪1.主要硬件配置三相直流电压信号；三相直流电流信号； 两对开入量；两对通用开出量。2.功能特点 “工控机＋10.4寸真彩液晶屏”内嵌一体化设计；◆采用全新的机箱结构及操作面板设计，内部结构模块化、模块智能化，多个快捷功能键，操作简便；◆更加轻小，便于携带，是外出调试人员的利器；◆采用先进的微电子、电力电子技术及其器件研发的地铁直流供电保护测试系统，输出范围0-500mVDC，具有精度高、暂态响应速度快、温漂小、稳定性好等特点。3.主要技术参数 项目技术指标/配置功能测试手动试验、电流增量保护DDL＋△I、dI/dt电流上升率保护、过流保护、电压保护、自动重合闸保护供电电源功耗＜1000VA交流供电220V±20％（47～63Hz）直流保护电压小信号直流电压三相通道输出，每相500mV DC小分辨率0.01mV准确度0＜U＜100mV,±0.1mV；100＜U＜500mV,±0.1％直流保护电流小信号直流电流三相通道输出，每相24mA DC小分辨率0.001mA准确度±0.1mA直流电压源（选配）直流电压两相通道输出，每相10V DC小分辨率0.001V准确度0＜U＜1V,±1mV；1V＜U＜10V,±0.1％开关量两对开入量，两对开出量；可接空接点及带电位接点（0～250V）尺寸265mm×330mm×100mm（H×W×D）重量 ＜7.5kg 单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

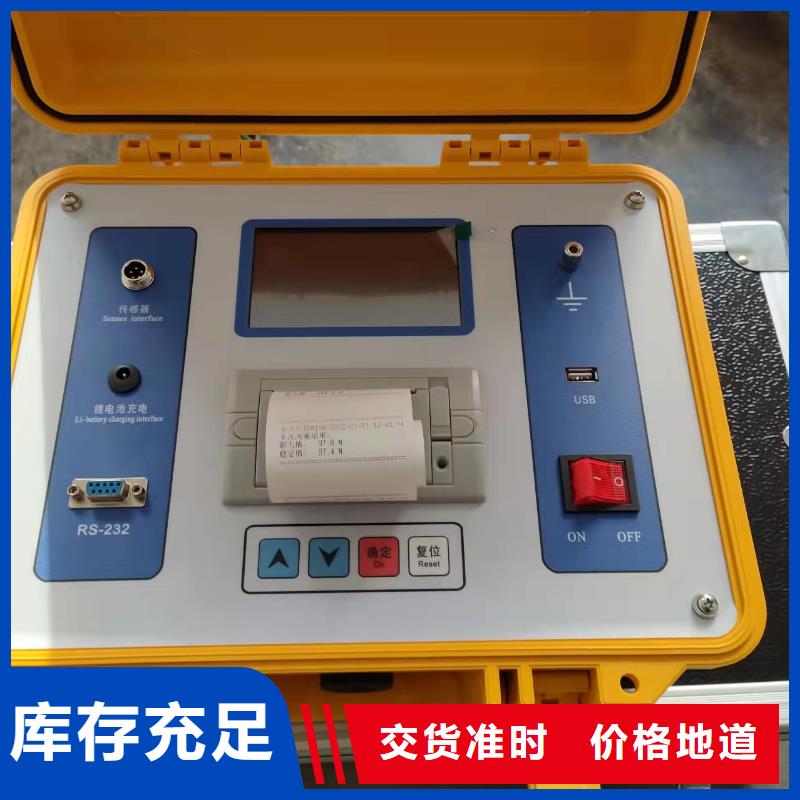

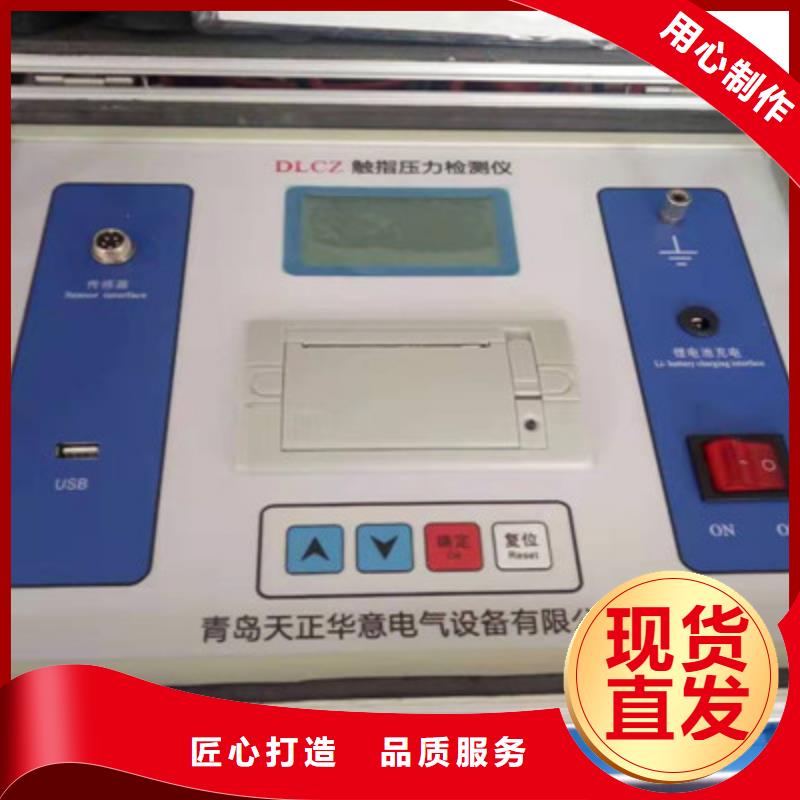

隔离开关触指压力测试仪产品特点?轻巧便携，便携式仪器，方便现场操作；?显示直观，采用大分辨率真彩液晶显示屏，内容显示清晰、直观；?操作简单，采用触摸按键；?标定简单，支持用户自己标定置零复位传感器；?精度高、稳定性好，采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好；?具备声音报警功能，报警阈值可设置；?支持多单位显示，测量单位支持“N”、“kg”；?具备数据上传功能，仪器工作在USB设备 U盘模式，可以将历史数据直接读取；?内置大容量非易失性存储器，记录数据带时标，掉电不丢失；?内置高精度实时时钟功能：可进行日期及时间校准；?仪器内置大容量锂电池、带适配器电源接口，带电池电量显示；1.2产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；1.3使用环境条件1)环境温度：-20℃～＋50℃；2)相对湿度：≤85％RH；3)环 境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；4)海拔高度：≤3000M5)大气压力：70～106Kpa；6)存储温度：－40℃～＋60℃

隔离开关触指压力测试仪把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象排除办法备注开机后无显示电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。显示屏按下按键不能操作返厂处理。压力传感器空载静止测量值不为零（相差10N以上）在测量确认界面按清零键；仪器未标定或需要重新标定。七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。
