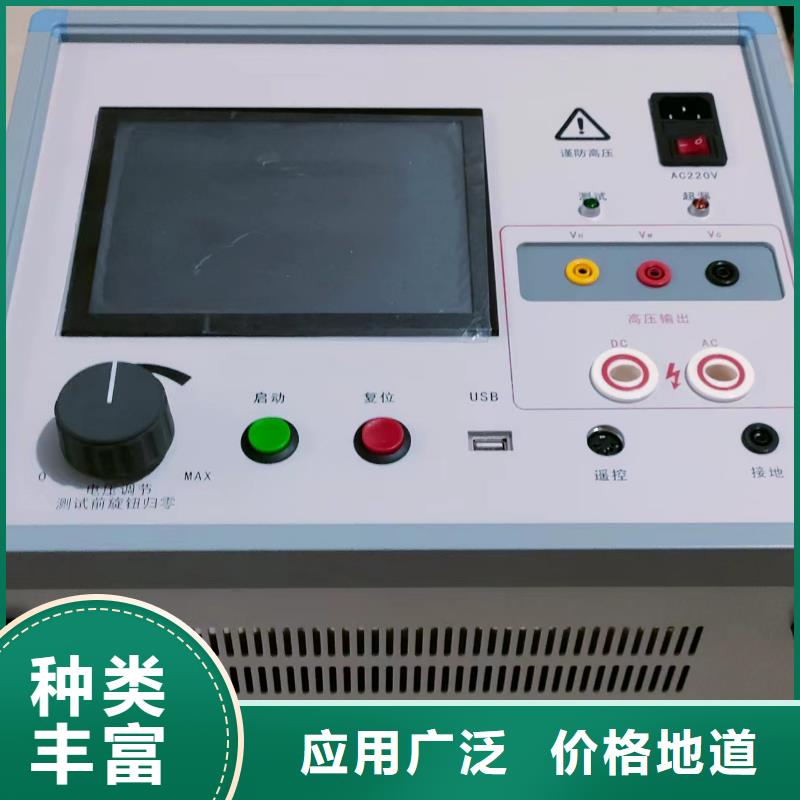

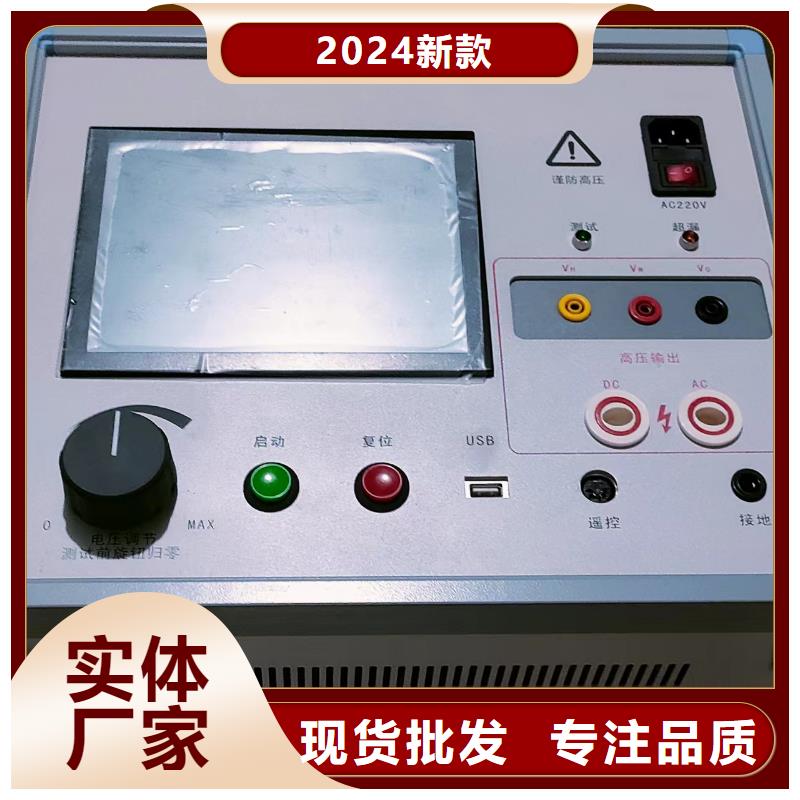

灭磁过电压测试仪测试装置器外观测试装置尺寸为：380mm×320mm×260mm 前面板换分为LCD显示区域，测试、超漏和电源指示灯，AC220V输入口，高压输出口，遥控高压测试棒接口，USB存储器端口，电压调节旋钮，启动和复位按钮。仪器背面板主要有一个散热口(当功率较大时风扇自动开启，功率降低后自动关闭)和四个地脚支架组成（仪器平放时，应打开地脚支架，用于机箱内部热空气导出）。图二、测试装置前面板图六、操作说明操作前将仪器平放（打开背板地脚支架）或竖放于稳固平台之上，操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！检查电压调节旋钮，确保电源启动前旋钮位于“0”位置，确保测试装置与被测样品的电路连接准确接线牢固，确保不会发生开路或短路。然后打开测试装置电源开关，电源指示灯亮起。屏幕显示本司logo，等待系统软件加载。系统成功启动后，默认先进入耐压试验程序。耐压试验程序和过电压试验程序之间可以自由切换（分别各自界面上的特定控制按钮），单机界面上的“退出”命令，将离开程序回到系统桌面，双击桌面上的“我的设备”类似于PC机的“我的电脑”，进入后选择“NandFlash”，里面可以看到本应用程序和其它几个运行必备文件。里面若有测试生成的图形文件，可以通过U盘进行剪切拷走。 工频放电电压试验装置 工频放电电压试验仪 过电压保护器测试仪 过电压保护器校验仪 过压保护器测试仪 三相过电压保护器测试仪 过电压保护器三相测试仪 组合式过电压保护器测试仪 过电压保护装置

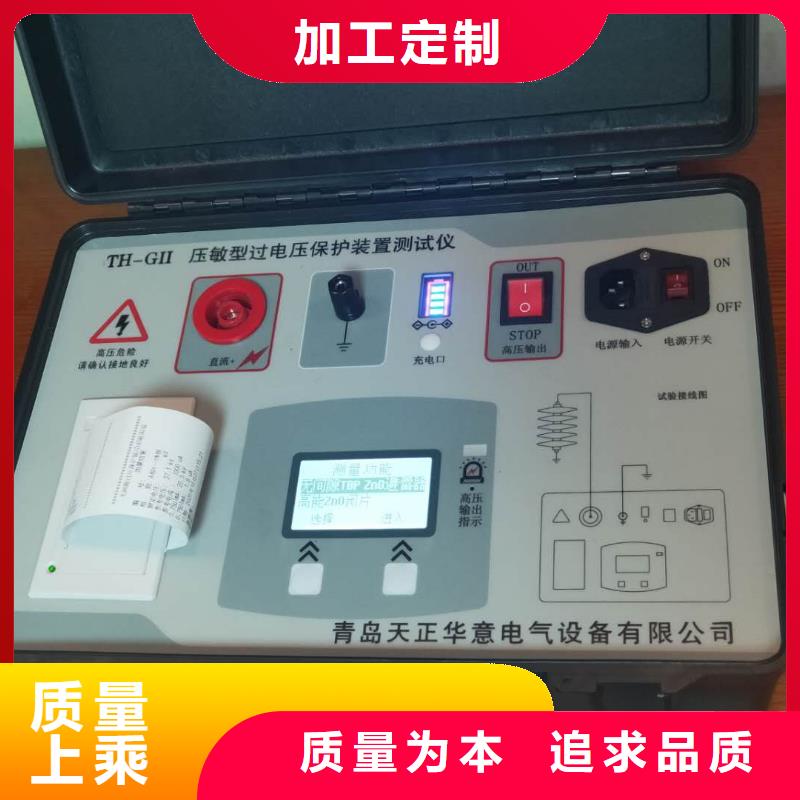

灭磁过电压测试仪性能特点1.仪器主机采用高强度铝合金机箱，分体式结构设计，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压，而对试验人员造成伤害的隐患，仪器一旦有高压输出会发出声光报警示，对现场仪器使用人员有良好的提示作用。3.全中文简体液晶显示，人机界面良好，操作简单直观，仪器主机内置32位高速处理器，具有强大的数据处理能力。4.仪器主机可直接输出直流高压用于测试氧化锌避雷器及无间隙三相过电压保护器直流特性，通过外接高压试验变压器用于交流耐受电压试验和有串联间隙的过电压保护器工频放电电压试验，一套仪器即可完成10kV电压级电气设备常用的交直流耐压试验项目。5.测试过程全自动，根据被试品试验项目类型选定设置好试验参数，仪器自动进行试验电压升降和电流的自动采样，交流耐压自动计时，串联间隙过电压保护器交流动作电压自动测试三次，氧化锌避雷器及无间隙过电压保护器的直流1mA参考电压全过程自动试验。6.对工频耐压试验，仪器具有良好的试品击穿瞬间后级电源保护功能，内置高频尖脉冲抑制器防止损坏仪器测量电路，并根据试品类型自动调整升压速度、同步测取施加电压、泄露电流的真有效值。7.仪器内部程序根据各类设备交接和性试验要求的耐受电压值，选定后自动进行测试并同步计时1min终止试验，带有面板式微型打印机，及时打印出被试品类型、耐压试验参数及耐受时间。

灭磁过电压测试仪工作原理TH-II灭磁过电压测试装置由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。其中，AC/DC高压升压电路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿电流，测试过程中通过LCD屏幕实时显示电压和漏电流值，当漏电流值达到或超过预定漏电流值时，测试装置将立即自动复位，并亮起超漏报警灯，蜂鸣器开始鸣叫（通过仪器面板复位按钮关闭报警灯和蜂鸣器）。测试装置具有定时复位功能，样品在要求的的试验电压作用下达到规定的时间时，测试装置具有自动复位切断试验电压功能。测试时若被测样品发生击穿，漏电流超过设定的击穿（或保护）电流，测试装置自动切断输出电压，同时声光电报警提示。原理图如下所示：图一、工作原理图四、技术指标输出电压 AC:0---5000VDC:0----5000V输出功率：2000W（变压器功率可选）精度参数：电压精度< 3 % 电流精度< 2 %漏电流范围：AC:0-100 mA（5000V）AC:0-600 mA (3500V 过电压使用)DC:0-30 mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）波形数据存储：USB盘（存储容量8GB）外形尺寸：380宽*320高*260深重 量：约 23kg供电电源：AC220V（±10%），50Hz 灭磁过电压保护测试仪 消谐电阻器参数测试仪 消谐电阻器测试仪 消谐测试仪 消谐器交流特性测试仪 消谐器特性测试仪 消谐器测试仪 消谐电阻器参数测量仪 电压器消谐电阻器测试仪 消谐电阻器分析仪 互感器消谐电阻器测试仪 消谐器交流参数检测仪
