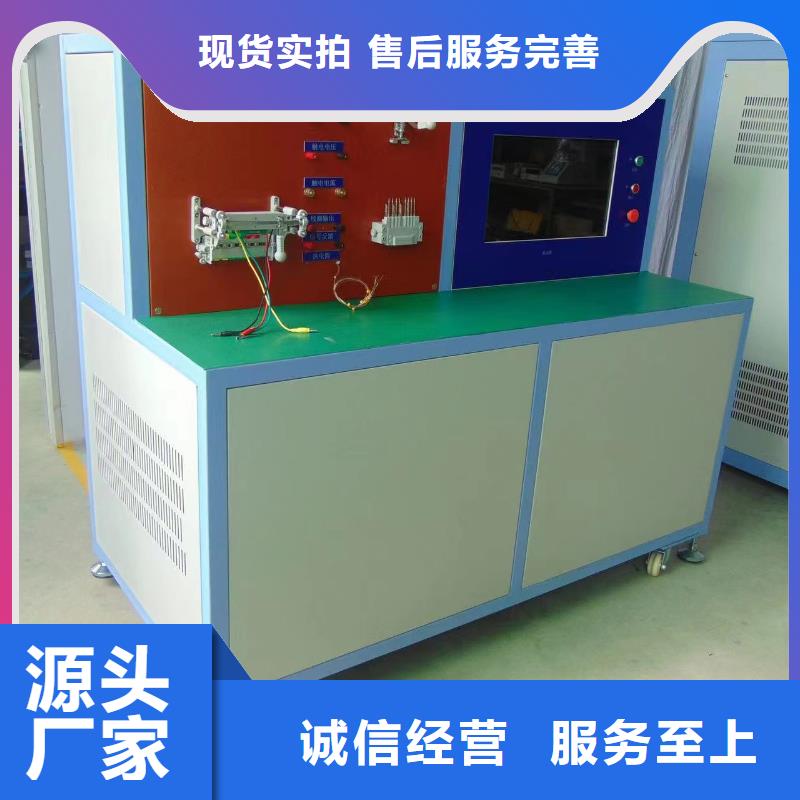

电器综合试验台微型断路器”、“接触器”。根据要测试的项目，进行选择，进入类似如下面的测试界面。如图6-2-2所示：图 6-2-2测试界面主要分为：信息录入区、项目选择区、常用功能区、信息指示区、测试参数区和测试结果区。信息录入区：输入被测件的型号等信息，会在测试报表上体现出来。选定测试项目后，按对应项目后面的录入按钮即可弹出录入对话框进行信息录入。如图6-2-3所示：图 6-2-3项目选择区：根据被测件的种类以及想要测试的项目而选择。常用功能区：包括创建和查看报表、返回主界面以及关机。信息指示区：显示系统当前的状态以及提示用户试验时需要进行的必要操作。测试参数区：根据被测件的指标录入测试参数，切勿随意输入。测试结果区：测试完成后一切测试结果都显示在结果区。6.2.2、开始测试下面以普通继电器为例，介绍一下测试流程：首先：根据被测件的种类，选择要测试的种类以及测试项目。如图6-2-4所示：图 6-2-4然后：点击被测件型号框后的【选择】按钮进入型号设置界面（型号设置见6.2.3），根据所选的被测件的种类选择被测件的型号，检查参数设置区参数设置是否正确，并进行调整。

电器综合试验台测试完成后，给定旋钮归零，按下停止按钮。6.1.4、空开给定测试：1）准备工作：将被测空开连接好，合上空开。2）操作说明：1、根据被测件选择交流电流档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电流输出给被测件。4、旋转给定旋钮，增加电流至额定值，正常空开应在10秒左右脱扣。5、完成后，给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.5、电流给定测试：1）准备工作：将被测件串联在电流回路里。2）操作说明：1、根据被测件选择直流、交流电流档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，增加电流至额定值，观察被测件的动作。4、完成后，给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.2、自动测试部分6.2.1、启动计算机首先将试验台右侧前面板上的手自动开关旋转到“自动”的位置后，将电源开关旋转到“开”位置，这时指示灯亮起，打开试验台右下方机柜门按下主机的“微机启动”按钮，等待计算机启动，启动完毕，系统自动进入测试系统，如图6-2-1所示：图 6-2-1本试验台自动测试项目按被测件类型分为6种：“普通继电器”、“时间继电器”、“过流继电器”、“热过载继电器”

电器综合试验台试验系统构成6.1概述试验系统能实现对试验台设备进行控制、管理操作者可在显示器上进行操作、控制、监视设备并进行控制指令的发送主要功能如下：（1）根据试验工艺要求对试验台供电电源进行控制；（2）根据试验工艺要求对试验台辅助设备进行控制；（3）可以进行试验选择来满足不同的试验项目；（4）对试验系统的电压、电流、漏电流以及设备工作状态进行显示；（5）具有友好的人机界面，可显示设备状态、报警信息及故障信息，并可记录故障发生时间，可供维护人员使用； （6）故障时能及时采取相应的措施（自动或手动）以防止危险事故的发生，确保人员和设备。6.1.1系统结构与配置系统主要由工控机、PLC、检测仪表、电流电压传感器、中间继电器、接触电阻测试仪、整流装置等组成见表1工控机、PLC及仪表在控制柜内，工控机作为控制系统的上位机，提供人机界面；PLC安装在控制台内，是设备控制命令发出源及设备状态接收源。工作电源及要求： AC220V/5kVA/隔离表1 系统配置表名称型号PLCLE5108扩展AI/AO模块4AI/AO显示器三星中间继电器G2R-1SND-24V仪表青智图2 系统结构示意图6.2试验故障保护当系统试验出现故障时，试验柜内的断路器能自动、迅速的将故障部件从电源系统中切出，保障电源系统的运行。保护功能如表1。表1 试验故障保护功能表保护对象保护动作调压器过压保护断11QF01变压器过流保护断11QF01系统试验时，对测试的DC750V电压可以进行限定，以免出现误操作。
