变压器容量特性测试仪,【天正华意电气设备(大理市分公司)tianzh3611-3】具有先进生产工艺、和生产设备,雄厚的技术力量,每一个变压器容量特性测试仪产品经过精心设计与制造,旨在满足市场的多元化需求。欢迎前来选购,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

变压器容量特性测试仪有源负载正确设置了特性参数后，再进行有源负载的测试功能。按照“测试钳接在被试变压器的高压侧，低压侧要良好短接”的原则接好线后，按确定键测试；测试完毕后结果显示在液晶屏上，测试结果包括：三相测试电压值（Ua、Ub、Uc）、三相测试电流值（Ia、Ib、Ic）、三相实测损耗值（Pa、Pb、Pc）、校正到额定试验条件下（额定电流、温度校正到设定温标）的短路损耗数值、校正到额定条件的阻抗电压，被测变压器的高压电阻和高压电抗。图十一 有源负载试验操作提示图十二 有源负载测试结果屏4.3.3 结果查询可以对保存的结果进行浏览、打印、删除、上传等功能。4.4 特性试验图十三 特性试验4.4.1 单相空载a)为确保仪器的准确度，在低压侧施加额定电压值，比如低压侧电压为0.4KV，变压器的A、B、C各相做单相空载试验时必须使用单相交流可调电源。b)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。做A相空载时，将黄色测试钳子夹在变压器低压侧的a相接线柱，将红色测试钳子夹在变压器低压侧的公共端；测试钳得粗细线，按接线示意图联接（粗线接电流，细线接电压）。c)接线无误后，接通单相可调交流电源调压到231V，按‘开始测试’键，进行A相的测试，待数值稳定后按‘A相测试’键此时完成a相测试。注意：完成a相测试后必须先断开所施加的231V交流电源，然后换相测试（每测试完一相必须先断开电源）。图十四 单相空载接线提示图d)做B相空载时，将黄色测试钳子夹在变压器低压侧的b相接线柱，将红色测试钳子夹在变压器低压侧的公共端；接线无误后，接通单相可调交流电源调压到231V，待数值稳定后按‘B相测试’键此时完成B相测试。e)做C相空载时，将黄色测试钳子夹在变压器低压侧的c相接线柱，将红色测试钳子夹在变压器低压侧的公共端；接线无误后，接通单相可调交流电源调压到231V，待数值稳定后按‘C相测试’键此时完成C相测试。f)三相分别测试完毕后显示实测空载损耗以及校正后的空载损耗（这里的校正是指非额定电压条件下空载试验时将测量的功率损耗和空载电流校正到额定电压条件时的数值）。

变压器容量特性测试仪当前温度：容量测试时需要进行温度校正，所以，需要在此输入当前温度。一般输入的值为被试变压器阴面的温度值再增加10℃。可以直接通过数字键输入温度值。分接档位：被试变压器的分接开关的位置。配变通常都有三(或五)个分接档位，其中2档（3档）为标准分接。进行容量测量时，请保持被试变压器的分接开关位置与该项设置值相同。如被试变压器分接档位不是三(或五)个分接档位的情况，请将该项设定为额定分接档，同时变压器的分接开关接至标准分接档位，方可进行容量测试。标称容量：作为测量结果的参照，此处请输入所测变压器的标称容量。以便于测得的容量形成对照。本项通过数字键直接输入即可。图三 容量测试设置界面变压器编号：共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。变压器用户：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项主要是将被测变压器的用户录入，方便档案管理。测试员：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项内容是为了方便测试档案的存档、查阅。以上各项均设定完毕，并正确接线后（参照后面详细说明），单击“确定”键既可进行容量测试。

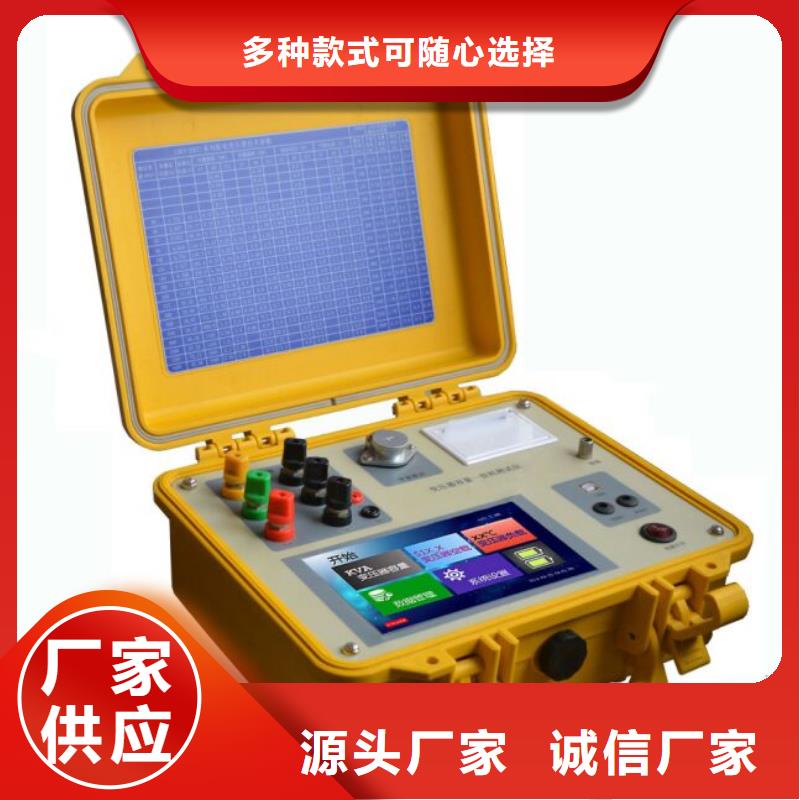

变压器容量特性测试仪技术指标1、输入特性有源部分：电压测量范围：0~10V电流测量范围：0~10A无源部分：电压测量范围：0~750V 宽量限。电流测量范围：0~5A~100A内部双量程。2、准确度电压：±0.1％电流：±0.1％功率：±0.1％（CosΦ＞0.2），±0.2％（0.02＜CosΦ＜0.2）3、工作温度：－25℃~ ＋65℃4、充电电源：交流160V~260V5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。6、主机体积：32cm×24cm×13cm7、重量：3kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸结构尺寸（图1）图1、主机与配件箱尺寸2、面板布置面板布置图（图2）图2、面板布置图如图2所示：上方从左到右依次为特性测试用输入端子（A相100A电流输入端子正极Ia100A、A相5A电流输入端子正极Ia5A、A相电流输入端子负极Ian、B相100A电流输入端子正极Ib100A、B相5A电流输入端子正极Ib5A、B相电流输入端子负极Ibn、C相100A电流输入端子正极Ic100A、C相5A电流输入端子正极Ic5A、C相电流输入端子负极Icn、电压输入端子Ua、Ub、Uc、）、充电电源插座及开关、接地端子、容量测试用接线端子和打印机。面板左下方为彩色液晶显示屏；液晶右侧为键盘。
